SW2TS-LRL

SW2TS Series 클립보드에 복사되었습니다.

SW2TS-LRL

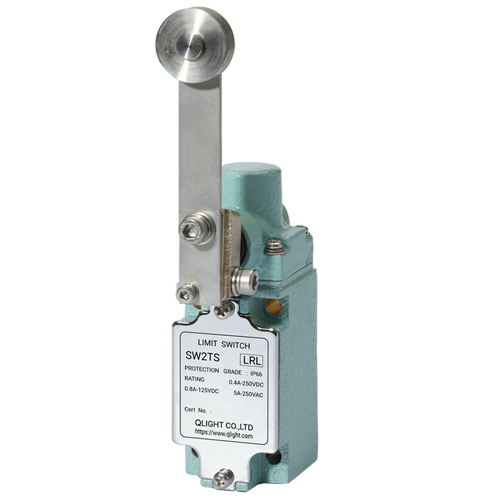

소형 선박/중부하용 리미트스위치-대형 롤러 레버형
IP66-10℃ ~ +55℃-40℃ ~ +40℃+50℃ ~ +120℃-55℃ ~ +65℃
  • 제품특징

    대형 롤러 레버형

  • 외형치수

    43(W)×51.3(H)×192.5(L)

  • 재질

    몸체-DIECAST BRASS 커버-스테인리스 스틸

  • 보호등급

    IP66

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 표준형 스위치와 동일한 취부홀과 외형을 지니며 내구력과 방수성이 우수한 중부하용 제품
  • 당사 독자 구조인 2중 스프링 복귀시스템을 채택, 장기간동안 스위치 ON 상태를 유지한 후에도 안정된 동작 특성을 발휘
  • 외부에 사용된 볼트 및 너트 종류는 스텐 재질(SUS)을 사용하여 내부식성이 우수
  • 가혹한 극지방 및 바다환경에서 사용하기 위해 내,외부에 사용되는 모든 부품을 스텐재질(SUS)과 크롬도금 적용하여 우수한 내부식성 발휘
  • 내부에 내한마이크로스위치, 내한그리스, 실리콘 패킹을 사용하여 고기능 내한성 발휘
  • 천정크레인, 대형콘베어, 대형산업기계, 옥외플랜트 설비용으로 적합
  • SW2TS Series는 내부식성 및 내염성이 우수해 선박갑판기계, 항만하역설비, 부식성 산 및 알칼리성 가스가 상존하는 화학공장 등의 환경에서 우수한 성능발휘
  • 몸체 표준 색상 : MUNSELL No. 7.5BG 7/2
  • 내한형(-40℃~+40℃)과 내열형(+50℃~+120℃)은 주문사양으로 제작 공급

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

보호구조 IP66
기계적 수명 Over 2 million operations
전기적 수명 Over 0.2 million operations
허용동작
빈도
기계적 120 Operations per minute max.
전기적 30 Operations per minute max.
절연 저항 100MΩ min. at 500V DC
접촉 저항 50MΩ max.
내전압 비연속 단자간 1,000VAC, 50 to 60Hz for 1minute
각 단자와
비충전 금속부간
2,000VAC, 50 to 60Hz for 1minute
내충격 내구 Approx. 1,000m/s²(100G)
오작동 Approx. 250m/s²(25G)
진동 10 to 55Hz 1.5mm double amplitude(복진폭)
사용 주위온도 범위

-10°C to +55°C

-40°C to +40°C (내한형 제품)

+50°C to +120°C (내열형제품)

-55°C to +65°C(내한형(RMRS규격) 제품)

사용 주위습도 범위 45 ~ 85% RH

인증

돌입전류 상시폐로 최대 20A
상시개로 최대 10A
사용 주위온도 -10~+70℃(단, 얼지 않은 것)
사용 주위습도 95%RH 이하
*주)
1.도표상의 수치는 정상 전류를 나타냅니다.
2.유도부하는 역률 0.4이상(교류), 시정수 7ms 이하(직류)
3.램프부하는 10배의 돌입전류를 가진 것으로 합니다.
4.전동기 부하전류는 6배의 돌입전류를 가진 것으로 합니다.

  • 제품특징
  • 제품사양
  • 다운로드

다운로드

※ 결선 및 기타 기술자료는 당사의 [공식 블로그]를 이용하고, 각 제품의 결선자료는 PDF 카탈로그를 참고하십시오. ※ PDF 파일이 정상적으로 보이지 않을 경우, 공식 PDF 뷰어인 [Adobe Reader] 를 이용해 주십시오.
