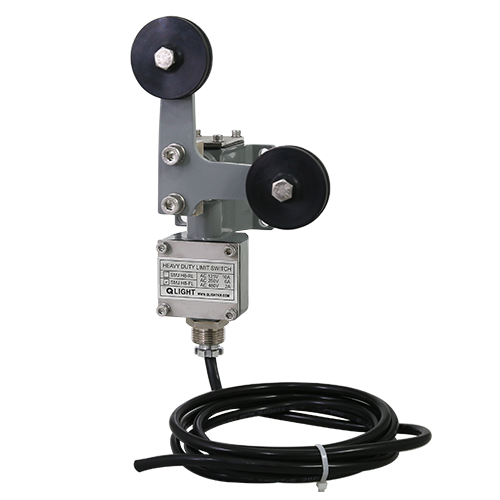

SMJ-H8-FL

SMJ Series 클립보드에 복사되었습니다.

SMJ-H8-FL

롤러레버형 대형중부하용
IP56-10℃ ~ +55℃
  • 제품특징

    롤러레버형 대형중부하용

  • 외형치수

    82(W)×135(H)×169(L)

  • 재질

    몸체-CAST BRASS 볼트너트류-스텐레스 스틸 로러-NBR

  • 보호등급

    IP56

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 레버가 60˚ 움직였을 때 자력으로 30˚ 이동하고 그 위치에서 로크되는 형으로 왕복운동의 제어에 적합
  • 헤드와 본체가 일체형으로 제작된 중부하 제품
  • 기계적 강도가 높아 엑튜에이터에 가해지는 불안정한 도그의 동작을 유연하게 흡수하여 안정된 동작을 수행
  • 외부에 사용된 볼트 및 너트 종류는 스텐 재질(SUS)을 사용하여 내부식성이 우수
  • 천정크레인, 대형콘베어, 대형산업기계, 옥외플랜트 설비용으로 적합
  • 청동하우징 제품으로 내부식성 및 내염성이 우수해 선박갑판기계, 항만하역설비, 부식성산 및 알카리성 가스가 상존하는 화학공장 등에서 우수한 성능 발휘
  • 케이블 부착형으로 제품의 장착 업무 효율을 극대화시킨 제품
  • 몸체 표준 색상 : MUNSELL NO. 5.0
  • 재질 : 몸체-CAST BRASS,볼트너트류-스텐레스 스틸,로러-NBR,케이블-KS C IEC 300/500V 4C×10sq 3m
    보호구조 : 방수, 방유, 방진구조(IP56)
  • 내한형(-40℃~+40℃)과 내열형(+5℃~+120℃)은 주문사양으로 제작, 공급합니다.

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

보호구조 IP56
기계적 수명 Over 0.5 million operations
전기적 수명 Over 0.1 million operations
허용동작
빈도
기계적 120 Operations per minute max.
전기적 30 Operations per minute max.
절연 저항 100MΩ min. at 500V DC
접촉 저항 50mΩ max.
내전압 비연속 단자간 1000V AC, 50 to 60Hz for 1minute
각 단자와
비충전 금속부간
2000V AC, 50 to 60Hz for 1minute
내충격 내구 approx. 1000m/s², 100G
오작동 approx. 250m/s², 25G
진동 10 to 55Hz 1.5mm double amplitude(복진폭)
사용 주위온도 범위 -10℃ to +55℃
사용 주위습도 범위 45 ~ 85% RH
인증

  • 제품특징
  • 제품사양
  • 다운로드

다운로드

※ 결선 및 기타 기술자료는 당사의 [공식 블로그]를 이용하고, 각 제품의 결선자료는 PDF 카탈로그를 참고하십시오. ※ PDF 파일이 정상적으로 보이지 않을 경우, 공식 PDF 뷰어인 [Adobe Reader] 를 이용해 주십시오.
