SH8560-FL

SH8560 Series 클립보드에 복사되었습니다.

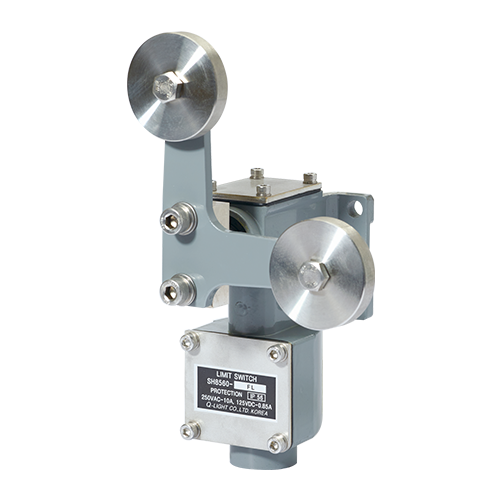

SH8560-FL

대형 중부하용 리미트 스위치-포크 롤러 레버형
IP56-10℃ ~ +55℃
  • 제품특징

    포크 롤러 레버형

  • 외형치수

    78(W)×130(H)×233(L)

  • 재질

    몸체-CAST BRASS 볼트&너트류, 롤러, 레버-스테인리스 스틸

  • 보호등급

    IP56

  • 인증

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 헤드와 본체가 일체형으로 제작된 중부하 제품
  • 기계적 강도가 높아 엑튜에이터에 가해지는 불안정한 도그의 동작을 유연하게 흡수하여 안정된 동작을 수행
  • 외부에 사용된 볼트 및 너트 종류는 스텐 재질(SUS)을 사용하여 내부식성이 우수
  • 천정크레인, 대형콘베어, 대형산업기계, 옥외플랜트 설비용으로 적합
  • 특히 SH8560S Series는 내부식성 및 내염성이 우수해 선박 갑판기계, 항만하역설비, 부식성 산 및 알칼리성 가스가 상존하는 화학공장 등의 환경에서 우수한 성능 발휘
  • 몸체 표준 색상 : FEM880(GREY)
  • 내한형(-40℃~+40℃)과 내열형(+50℃~+120℃)은 주문사양으로 제작 공급

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

보호구조 IP56
기계적 수명 Over 0.5 million operations
전기적 수명 Over 0.1 million operations
허용동작
빈도
기계적 120 Operations per minute max.
전기적 30 Operations per minute max.
절연 저항 100MΩ min. at 500V DC
접촉 저항 50MΩ max.
내전압 비연속 단자간 1,000VAC, 50 to 60Hz for 1minute
각 단자와
비충전 금속부간
2,000VAC, 50 to 60Hz for 1minute
내충격 내구 Approx. 1,000m/s²,(100G)
오작동 Approx. 250m/s²(25G)
진동 10 to 55Hz 1.5mm double amplitude(복진폭)
사용 주위온도 범위 -10℃ to +55℃
사용 주위습도 범위 45 ~ 85% RH

인증

돌입전류 상시폐로 최대 20A
상시개로 최대 10A
사용 주위온도 -10~+55℃(단, 얼지 않은 것)
사용 주위습도 95%RH 이하
*주)
1.도표상의 수치는 정상 전류를 나타냅니다.
2.유도부하는 역률 0.4이상(교류), 시정수 7ms 이하(직류)
3.램프부하는 10배의 돌입전류를 가진 것으로 합니다.
4.전동기 부하전류는 6배의 돌입전류를 가진 것으로 합니다.
