SH6560S-W

중추형 Series 클립보드에 복사되었습니다.

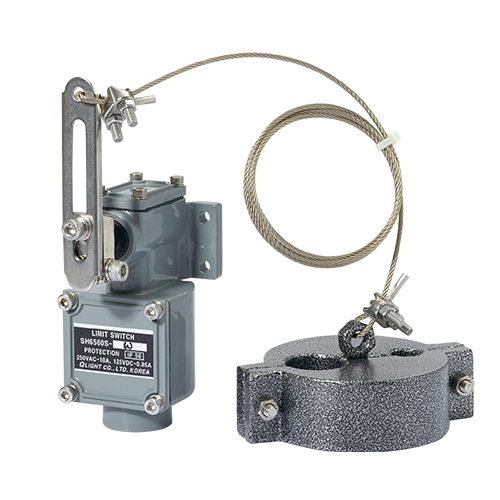

SH6560S-W

중추형 리미트 스위치
IP56-10℃ ~ +55℃
  • 제품특징

    중추형

  • 외형치수

    61(W)×90(H)×208.5(L)

  • 재질

    몸체-DIECAST Al 커버-스테인리스 스틸

  • 보호등급

    IP56

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 기계적 강도가 높아 Actuator에 가해지는 불안정한 움직임을 유연하게 흡수하여 안정된 동작을 수행
  • 당사 독자 구조인 2중 스프링 복귀 시스템을 채택, 장기간 스위치 ON 상태를 유지한 후에도 안정된 동작 특성을 발휘
  • 외부에 사용된 볼트 및 너트 종류는 스텐 재질로 내부식성이 우수
  • 로프용 추의 하중이 해제되었을때 센서를 동작/복귀시키는 형으로 BOOM의 선단과 같이 스위치의 수평각도가 변화하는 상태에서 우수한 동작특성 발휘
  • 선박갑판기계, 항만하역설비, 옥외건설장비, 화학공장, 옥외플랜트 설비용으로 적합
  • 추 별도 주문 가능

  • 내한형(-40℃~+40℃)과 내열형(+50℃~+120℃)은 주문 사양으로 제작 공급 (SH6560S-W, SH8560S-W, SW2MS-W)

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

보호구조 IP56
기계적 수명 Over 0.5 million operations
전기적 수명 Over 0.1 million operations
허용동작
빈도
기계적 120 Operations per minute max.
전기적 30 Operations per minute max.
절연 저항 100MΩ min. at 500V DC
접촉 저항 50MΩ max.
내전압 비연속 단자간 1,000VAC, 50 to 60Hz for 1minute
각 단자와
비충전 금속부간
2,000VAC, 50 to 60Hz for 1minute
내충격 내구 Approx. 1,000m/s²(100G)
오작동 Approx. 250m/s²(25G)
진동 10 to 55Hz 1.5mm double amplitude(복진폭)
사용 주위온도 범위 -10℃ to +55℃
사용 주위습도 범위 45 ~ 85% RH

인증
