QTG70L-WIZ
QTG70L-WIZ

QTG-WIZ Series 클립보드에 복사되었습니다.

QTG70L-WIZ

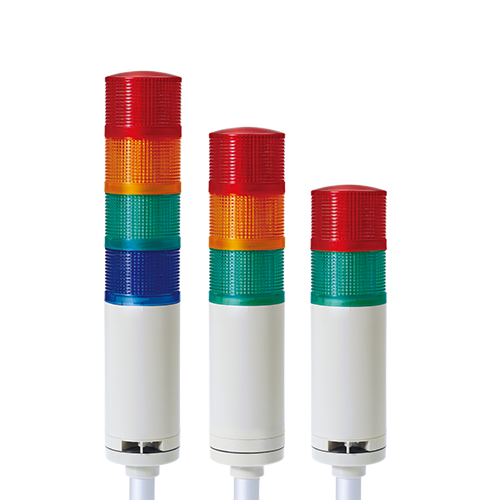

외경 70mm 무선 제어 LED 점등/점멸형 타워램프
Max.85dB
부저IP54IP65RoHSNPN-트랜지스터 타입85dB-30℃ ~ +50℃무선사용
  • 제품특징

    부저음 조절형 (Max.85dB at 1m) : 선택 사양

  • 전압

    DC:12V,24VAC:110V~220V

  • 외형치수

    Diameter : Ø70 Height : 357-557

  • 재질

    렌즈-PC 몸체-ABS Pole-Al

  • 보호등급

    IP54 (부저 내장형)IP65 (일반형)

  • 인증

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드
  • 취부대

제품특징

제품 특징

  • 첨단 무선 통신 기술을 접목한 제품으로 스마트 팩토리 구축에 적합한 제품
  • PC 또는 스마트폰을 이용하여 무선으로 타워램프의 동작상태를 모니터링하거나 제어
  • 노후된 설비와 최신 설비, 다양한 제조사에 따른 통신 부조합을 통합


주요 기능

  • 외부 접점 동작 및 PC 프로그램을 이용한 제어
  • 외부 접점 신호를 이용하여 제품 광원과 음색을 통한 경고신호 송출 및 관련 정보 Data를 무선으로 모니터링 가능
  • 설비의 가동율, 불량율을 생산성 증대 및 관리효율성 강화
  • 저비용으로 선진화된 네트워크 생산라인 구축 가능
  • 2.4GHz의 근거리 무선통신을 이용한 Mesh Topology를 적용하여 열악한 환경에서 통신 신뢰성 확보
  • Multi-hop 기능으로 장거리 통신이 가능하며, 최대 10 HOP 가능(장치 간 거리 100M)
  • 별도의 통신 케이블이 필요하지 않아 생산라인의 Layout을 편리하게 변경 가능
  • 5가지의 다양한 부저음 내장
  • RoHS 대응


동작환경

  • 지원 OS : Win 10
  • 지원 라이브러리 : C#(64bit only)
  • 무선통신규격 : IEEE802.15.4
  • 2.4GHz전파 통신이 원활한 환경

  • 제품특징
  • 제품사양
  • 다운로드
  • 취부대

제품사양

형번단수전압인증중량색상
QTG70L-WIZ
점등형

QTG70L-WIZ-BZ
부저 내장 점등형
QTG70LF-WIZ
점등/점멸형

QTG70LF-WIZ-BZ
부저 내장 점등/점멸형

QTGA70L-WIZ
점등형

QTGA70L-WIZ-BZ
부저 내장 점등형
QTGA70LF-WIZ
점등/점멸형

QTGA70LF-WIZ-BZ
부저 내장 점등/점멸형
1DC12V
DC24V
AC110V~220V




0.60kg
0.60kg
0.63kg
 R-적
2DC12V
DC24V
AC110V~220V
0.66kg
0.66kg
0.69kg

 R-적
G-녹
3DC12V
DC24V
AC110V~220V
0.72kg
0.72kg
0.75kg

 R-적
A-황
G-녹
4DC12V
DC24V
AC110V~220V
0.78kg
0.78kg
0.81kg

 R-적
A-황
G-녹
 B-청

5DC12V
DC24V
AC110V~220V
0.84kg
0.84kg
0.87kg


 R-적
A-황
G-녹
 B-청
 W-백



※ AC 사양 사용 전압 범위 AC100V~240V

※ KC 인증: DC24V, CE RED 인증: DC24V, AC110~220V, FCC 인증: DC24V, AC110~220V




광원부/부저 전류(1단 기준)


전압
DC12V
DC24V
AC110V~220V
광원부 전류(1단)
130mA
85mA
Max.65mA
부저 전류
35mA30mAMax.40mA

  • 제품특징
  • 제품사양
  • 다운로드
  • 취부대

다운로드

※ 결선 및 기타 기술자료는 당사의 [공식 블로그]를 이용하고, 각 제품의 결선자료는 PDF 카탈로그를 참고하십시오. ※ PDF 파일이 정상적으로 보이지 않을 경우, 공식 PDF 뷰어인 [Adobe Reader] 를 이용해 주십시오.

  • 제품특징
  • 제품사양
  • 다운로드
  • 취부대

취부대

  • SCREWNUT24
    SCREWNUT24
  • LB24
    LB24
  • LW24
    LW24
  • QL24
    QL24
  • QZ24
    QZ24
  • SL24
    SL24
  • SZ24
    SZ24

※ 치수를 포함한 상세 내용은 기술자료(PDF Viewer, PDF Download, Auto-CAD)를 참고하십시오.
