QELS
QELS

QEL Series 클립보드에 복사되었습니다.

QELS

배전반용 LED 조명등
34.6(W)X33.1(H)X249~549(L)
-30℃ ~ +50℃
  • 제품특징

    조도(at 1m) : DC- 80~200lux, AC- 75~190lux

  • 전압

    DC:24VAC:110V,220V

  • 외형치수

    34.6(W)×33.1(H)×249~549(L)

  • 재질

    렌즈 : PC 측면 커버 : ABS 브라켓 : SUS201

  • 보호등급

    NON WATERPROOF

  • 인증

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 직하 배광 면적이 넓어 폐쇄된 배전반 공간에서 높은 조도 발산

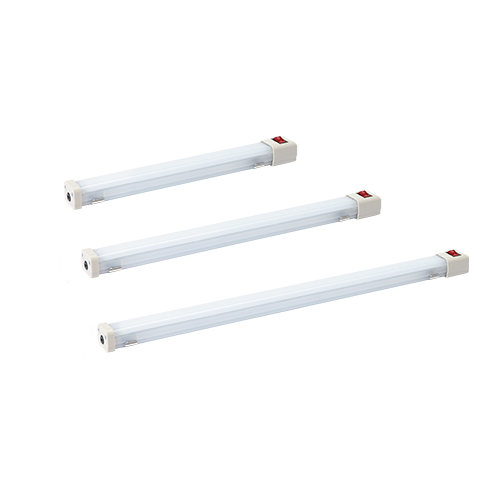

  • 전원선 인출형, 단자대 부착형, ON-OFF 스위치 부착형 중 설치 환경과 용도에 적합한 모델 선정 가능
  • AC 직결형 LED제어 시스템 채택으로 외부의 별도 전원장치 없이 AC전압 직접 인가
  • 정전류 제어회로를 적용하여 불안정한 전원 조건에서도 안정된 조도 유지
  • 본체 길이 4종류(200, 300, 400, 500mm) 중, 조명 범위 및 설치 조건에 따라 선택 가능
  • 착탈식 취부 브라켓 구조로 취부홀 간격을 자유롭게 설정

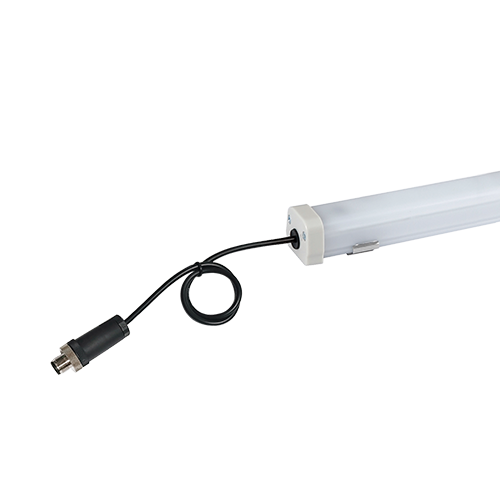

  • 케이블 인출형은 표준사양, M12 커넥터 장착형은 주문사양(상대물 미포함)

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

광학 특성 사양
형번
QELS-200QELS-300QELS-400QELS-500
렌즈색상반투명반투명반투명반투명
조명색(기본)주광색
색온도(기본)6,000~7,000K
총광속DC180lm300lm420lm500lm
AC180lm300lm420lm500lm
조도(at 1m)DC80lux100lux150lux200lux
AC75lux100lux150lux190lux
일반사양
형번QELS-200QELS-300QELS-400QELS-500
정격전압DC24V, AC110V, AC220V
동작전압 범위DC21.5V~26.5V, AC98V~121V, AC198V~245V
소비전력DC24V4W5.5W8W9.5W
AC110V3W3.5W4.5W5.5W
AC220V3.5W5W6.5W8.5W
절연저항Min. 100MΩ(500V DC mega ohm meter)
내력전압DC: 500VAC, 60Hz, 1minute / AC: 1,500V AC, 60Hz, 1minute
동작온도-30℃~+50℃
방수성능Non waterproof
본체재질렌즈 : PC, 측면커버: ABS, 브라켓: SUS201
인증
중량(approx.)0.08kg0.10kg0.13kg0.15kg
0.10kg0.12kg0.15kg0.17kg

※ CE 인증: DC24V, AC220V, KC 인증: AC220V(QEL/ QELS 한정)
