철강용
PSQELTS

철강용 제품 클립보드에 복사되었습니다.

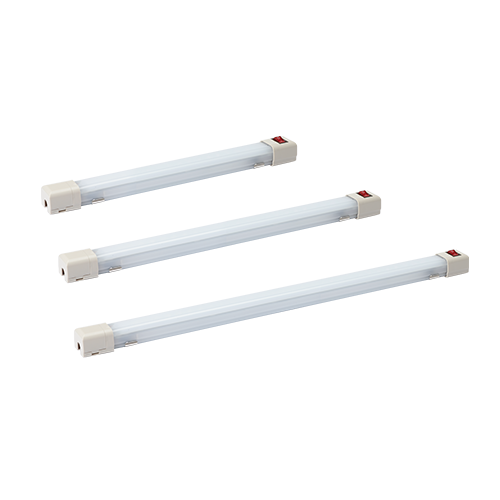

PSQELTS

배전반용 LED 조명등
34.6(W)X33.1(H)X278~578(L)
-30℃ ~ +50℃
  • 제품특징

    배전반용 LED 조명등 34.6(W)X30.7(H)X249~549(L)

  • 전압

    DC:24VAC:220V

  • 외형치수

    34.6(W)×30.7(H) ×220~520(L)

  • 재질

    렌즈 : PC 측면커버 : ABS

  • 보호등급

    Non Water-Proof

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 직하 배광 면적이 넓어 폐쇄된 배전반 공간에서 높은 조도 발산
  • AC 직결형 LED제어 시스템 채택으로 외부의 별도 전원장치 없이 AC전압 직접 인가
  • 정전류 제어회로 적용으로 불안정한 전원 조건에서도 안정된 조도 유지
  • 본체 길이 200/ 300/ 400/ 500mm 4종류 중, 조명 범위 및 설치 조건에 따 라 선택 가능
  • 착탈식 취부 브라켓 구조로 취부홀 간격을 자유롭게 설정
  • 보호 등급 : Non Waterproof
  • 기술인증 : CE

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

광학 특성 사양
형번
PSQELTS-200PSQELTS-300PSQELTS-400PSQELTS-500
렌즈색상반투명반투명반투명반투명
조명색(기본)주광색
색온도(기본)6,000~7,000K
총광속DC180lm300lm420lm500lm
AC180lm300lm420lm500lm
조도(at 1m)DC80lux100lux150lux200lux
AC75lux100lux150lux190lux
일반사양
형번PSQELTS-200PSQELTS-300PSQELTS-400PSQELTS-500
정격전압DC24V, AC110V, AC220V
동작전압 범위DC21.5V~26.5V, AC98V~121V, AC198V~245V
소비전력DC24V4W5.5W8W9.5W
AC110V3W3.5W4.5W5.5W
AC220V3.5W5W6.5W8.5W
절연저항Min. 100MΩ(500V DC mega ohm meter)
내력전압DC: 500VAC, 60Hz, 1minute / AC: 1,500V AC, 60Hz, 1minute
동작온도-30℃~+50℃
방수성능Non waterproof
본체재질렌즈 : PC, 측면커버: ABS, 브라켓: SUS201
인증-
중량(approx.)0.08kg0.10kg0.13kg0.15kg
0.10kg0.12kg0.15kg0.17kg

  • 제품특징
  • 제품사양
  • 다운로드

다운로드

※ 결선 및 기타 기술자료는 당사의 [공식 블로그]를 이용하고, 각 제품의 결선자료는 PDF 카탈로그를 참고하십시오. ※ PDF 파일이 정상적으로 보이지 않을 경우, 공식 PDF 뷰어인 [Adobe Reader] 를 이용해 주십시오.
