LZ1710-RL

LZ1710 Series 클립보드에 복사되었습니다.

LZ1710-RL

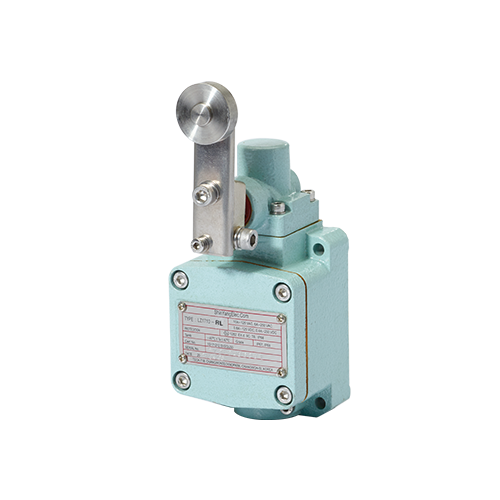

선박/중부하용 방폭형 리미트 스위치-롤러 레버형
IP67IP68-55℃ ~ +40℃-45℃ ~ +40℃
  • 제품특징

    롤러 레버형

  • 외형치수

    68(W)x85(H)x170.5(L)

  • 재질

    몸체-DIECAST BRASS 볼트&너트류, 롤러, 레버-스텐레스 스틸

  • 보호등급

    IP67/68

  • 인증

※ 치수를 포함한 상세 내용은 기술자료를 참고하십시오.

(PDF Viewer, PDF Download, Auto-CAD)

  • 제품특징
  • 제품사양
  • 다운로드

제품특징

제품특징
  • 기계적 강도가 높아 Actuator에 가해지는 불안정한 도그의 동작을 유연하게 흡수하여 안정된 동작을 수행
  • 접착제나 몰딩을 이용하지 않은 구조로 높은 밀폐성을 지녀 안정성이 우수
  • 당사 독자 구조인 2중 스프링 복귀시스템을 채택, 장기간 동안 스위치 ON 상태를 유지한 후에도 안정된 동작 특성을 발휘
  • 외부에 사용된 볼트 및 너트 종류는 스텐 재질(SUS)을 사용하여 내부식성이 우수
  • 천정크레인, 대형콘베어, 대형산업기계, 옥외플랜트 설비용으로 적합
  • 내부식성 및 내염성이 우수해 선박갑판기계, 항만 하역설비, 부식성 산 및 알카리성 가스가 상존하는 화학공장 등의 환경에서 우수한 성능발휘
  • 로프용 추의 하중이 해제되었을 때 센서를 동작/복귀 시키는 형으로 BOOM의

    선단과 같이 스위치의 수평각도가 변화하는 상태에서 우수한 동작특성

    발휘(LZ1710-W)

  • 몸체 표준 색상 : MUNSELL NO. 7.5BG 7/2
  • 보호구조
    ATEX - Ex d IIC T6 IP67/68
    IECEx- Ex db IIC T6 Gb, IP67

  • 제품특징
  • 제품사양
  • 다운로드

제품사양

보호구조 IP67(IECEx), IP67/68(ATEX)
기계적 수명 Over 0.5 million operations
전기적 수명 Over 0.1 million operations
허용동작
빈도
기계적 120 Operations per minute max.
전기적 30 Operations per minute max.
절연 저항 100MΩ min. at 500V DC
접촉 저항 50MΩ max.
내전압 비연속 단자간 1,000VAC, 50 to 60Hz for 1minute
각 단자와
비충전 금속부간
2,000VAC, 50 to 60Hz for 1minute
내충격 내구 Approx. 1,000m/s²(100G)
오작동 Approx. 250m/s²(25G)
진동 10 to 55Hz 1.5mm double amplitude(복진폭)
사용 주위온도 범위

-55°C to +40°C(IECEx)

-45°C to +40°C(ATEX)

사용 주위습도 범위 45 ~ 85% RH

인증

  • 제품특징
  • 제품사양
  • 다운로드

다운로드

※ 결선 및 기타 기술자료는 당사의 [공식 블로그]를 이용하고, 각 제품의 결선자료는 PDF 카탈로그를 참고하십시오. ※ PDF 파일이 정상적으로 보이지 않을 경우, 공식 PDF 뷰어인 [Adobe Reader] 를 이용해 주십시오.
