QTR/QTRA Series
クリップボードにコピーされました。

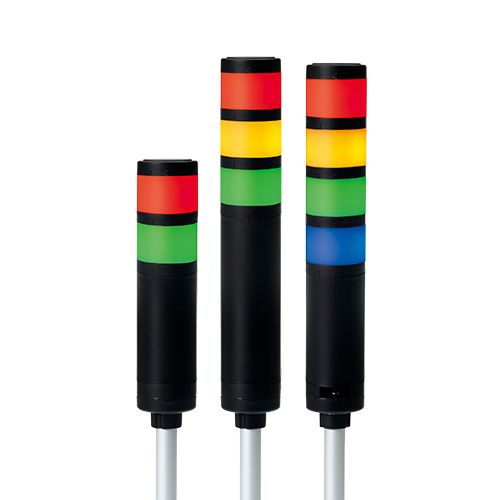

QTR50L/QTRA50L
Max.85dB
- 製品特徴
ブザー音調節型 (Max. 85dB at 1m) : オプション
- 電圧
DC:12V,24V│AC:110V~220V
- 外形寸法
Diameter : Ø50mm │Height : 344-592
- 材質
レンズ-PC │ボディ-ABS │Pole-Al
- 保護等級
IP65 (一般型)│IP54 (ブザー内蔵型)
- 認証
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴- モジュール結合構造のLED 点灯/点滅型タワーランプ
- 消灯時、レンズの色がほのかなアイボリー色を保ち、作業者の視線を安定させます。
- レンズ間はLOCKタイプの締結構造を採用して、段別の色変更およびモジュール追加可能

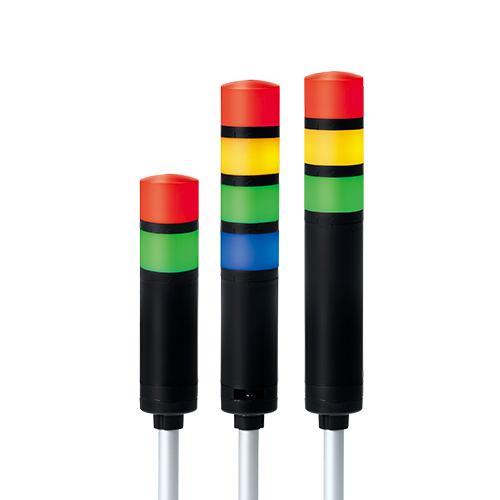

- QTRA型はカバー一体型レンズを適用して、スマートでシンプルな雰囲気を演出
- 使用環境に適した様々な構造の取付台の選択が可能
- ブザー音出力可能 : 音量 Max.85dB at 1m
- ブザー2音出力型と高音量(100dB)のブザー型はオーダー仕様で供給
- トランジスタ(オープンコレクタNPN) 結線が可能で、PLCなどで直接駆動可能
- 点滅数 : 60~80/min
- 材質 : レンズ-PC､ボディ-ABS、Pole-Al
- 使用周囲温度 : -30℃ ~ +50℃
- 保護等級 : 一般型-IP65、ブザー内蔵型-IP54
- ケーブル引出形が標準仕様、M12コネクタ装着型はオーダー仕様
- DC24V電圧仕様のUL認証品は注文仕様
- 技術認証 : CE、UL
- RoHS対応
製品仕様
| 形式 | 段数 | 電圧 | 認証 | 重さ | 色 |
|---|---|---|---|---|---|
| QTR50L 点灯型 QTR50L-BZ ブザー内蔵点灯型 QTR50LF 点灯/点滅型 QTR50LF-BZ ブザー内蔵 点灯/点滅型 QTRA50L 点灯型 QTRA50L-BZ ブザー内蔵点灯型 QTRA50LF 点灯/点滅型 QTRA50LF-BZ ブザー内蔵 点灯/点滅型 | 1 | DC12V DC24V AC110V~220V | | 0.34kg 0.34kg 0.44kg |  R-赤 |
| 2 | DC12V DC24V AC110V~220V | 0.43kg 0.43kg 0.53kg | R-赤 G-緑 | ||
| 3 | DC12V DC24V AC110V~220V | 0.51kg 0.51kg 0.61kg | R-赤 A-黄 G-緑 | ||
| 4 | DC12V DC24V AC110V~220V | 0.60kg 0.60kg 0.70kg | R-赤 A-黄 G-緑 B-青 | ||
| 5 | DC12V DC24V AC110V~220V | 0.68kg 0.68kg 0.78kg | R-赤 A-黄 G-緑 B-青 W-白 |
光源部/ブザー電流（1段基準）
電圧 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部電流(1段) | 90mA | 70mA | Max.55mA |
| ブザー電流 | 40mA | 75mA | Max.55mA |
音色仕様
| 内蔵音 | 音色 | 再生 |
|---|---|---|
| ブザー1音 | 取締音(ピーピー) |
|
| ブザー2音(注文制作品) | 取締音(ピー~~ピー~~) 速い取締音(ピピピ) |
|
| ブザー連続音 (注文制作品) |
連続音(ピー~~~) |
