SMART FACTORY
ETN
QTR-ETN Series
クリップボードにコピーされました。
QTR50(M)L-ETN

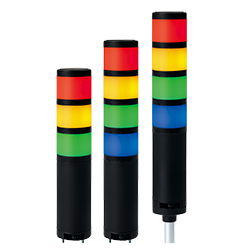

外径50mm イーサネット LED タワーランプ Max.85dB
- 製品特徴
ブザー音調節型 (Max.85dB at 1m)
- 電圧
DC:12V,24V│AC:110V~220V
- 外形寸法
Diameter : Ø50 │Height : 204-592
- 材質
レンズ-AS │ボディ-ABS
- 保護等級
IP54
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴
- 先端無線通信技術を組み合わせた製品で、スマートファクトリー構築に適した製品
- HTTPプロトコル(ウェブブラウザ)とTCPIPプロトコルに対応し、パソコンからアプリケーションプログラムを利用して制御するLAN通信型製品
- IOT製品でLAN通信を利用して遠隔制御が可能なLEDタワーランプ
主要機能
- PC上の様々なアプリケーションに接続できるよう、MS Windows用開発者ライブラリを提供
- アプリケーションを利用して遠隔地で装置をモニタリングしたりコントロール
- ネットワーク網に接続され、PC上のアプリケーションプログラムで制御されるLEDタワーランプ
- 表示灯の同時動作基準 : 2段の同時動作が可能
- 製品にLAN制御用コネクタとパワーケーブルが接続された状態で提供
- 通信速度:10MHalf Duplex方式
- RoHS対応
結線情報
- 電源線に定格電圧を印加
- UTPケーブルにつながったRJ45 コネクタをPCのEthernet Port またはスイッチングハブに接続
- 電源線規格 UL1015 AWG18(0.75sq) x 2C 400mm
- AC仕様は、パワーケーブル/ プラグ 一体型で提供
- UTP cable: Category 5 cable
動作環境
- 対応OS(32bit64bit):Windows XP、Win 7、Win 10
- サポートライブラリ:VC++、VB、Delphi(32bit only)、C#(64bit only)
製品仕様
| 形式 | 段数 | 電圧 | 認証 | 色 |
|---|---|---|---|---|
| QTR50(M)L-ETN-BZ QTRA50(M)L-ETN-BZ | 1 | DC12V DC24V AC110V~220V | - |  R-赤 |
| 2 | DC12V DC24V AC110V~220V | R-赤 G-緑 | ||
| 3 | DC12V DC24V AC110V~220V | R-赤 A-黄 G-緑 | ||
| 4 | DC12V DC24V AC110V~220V | R-赤 A-黄 G-緑 B-青 | ||
| 5 | DC12V DC24V AC110V~220V | R-赤 A-黄 G-緑 B-青 W-白 |
光源部/ブザー電流(1段基準)
電圧 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部電流(1段) | 265mA | 285mA | Max.70mA |
| ブザー電流 | 215mA | 245mA | Max.55mA |
