QTG-WIZ Series
クリップボードにコピーされました。

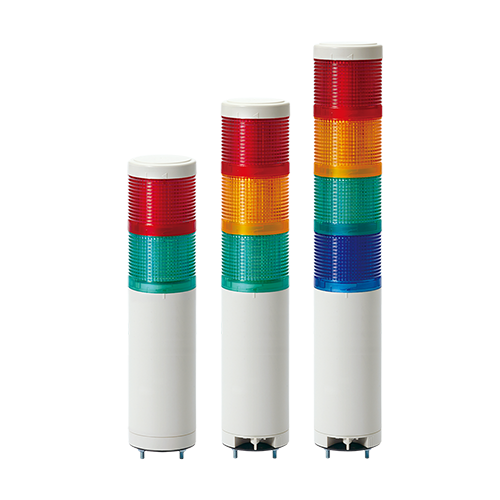

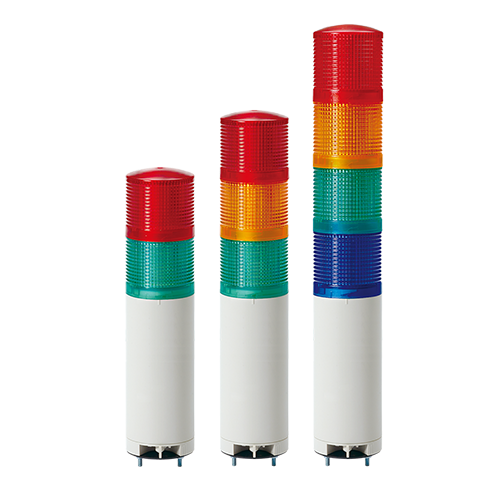

QTG60ML-WIZ
Max.85dB
- 製品特徴
ブザー音調節型 (Max.85dB at 1m) : オプション
- 電圧
DC:12V,24V│AC:110V~220V
- 外形寸法
Diameter : Ø60 │Height : 199-399
- 材質
レンズ-PC │ボディ-ABS
- 保護等級
IP54 (ブザー内蔵型)│IP65 (一般型)
- 認証
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴
- 先端無線通信技術を組み合わせた製品で、スマートファクトリー構築に適した製品
- PCまたはスマートフォンを利用して、ワイヤレスでタワーランプの動作状態をモニタリングしたり制御したりします。
- 老朽化した設備と最新設備、多様なメーカーによる通信を統合
主要機能
- 外部接点動作及びPCプログラムを利用した制御
- 外部接点信号を利用して製品光源と音色による警告信号送信及び関連情報データを無線でモニタリング可能
- 設備の稼働率、不良率の生産性向上及び管理効率性強化
- 低コストで先進化されたネットワークの生産ラインを構築可能
- 2.4GHzの近距離無線通信を利用したMesh トポロジを適用し、劣悪な環境で通信の信頼性を確保
- Multi-hop機能で長距離通信が可能で、最大10HOP可能(装置間距離100M)
- 別途の通信ケーブルを必要としないため、生産ラインのLayoutを便利に変更可能
- 5種類の多様なブザー音を内蔵
- RoHS対応
動作環境
- サポートOS:Win10
- サポートライブラリ:C#(64bit only)
- 無線通信規格:Zigbee(IEEE802年15月4日)
- 2.4GHz電波通信が広々とした環境
製品仕様
| 形式 | 段数 | 電圧 | 認証 | 重さ | 色 |
|---|---|---|---|---|---|
| QTG60ML 点灯型 QTG60ML-WIZ-BZ ブザー内蔵点灯型 QTG60MLF-WIZ 点灯/点滅型 QTG60MLF-WIZ-BZ ブザー内蔵 点灯/点滅型 QTGA60ML-WIZ 点灯型 QTGA60ML-WIZ-BZ ブザー内蔵点灯型 QTGA60MLF-WIZ 点灯/点滅型 QTGA60MLF-WIZ-BZ ブザー内蔵 点灯/点滅型 | 1 | DC12V DC24V AC110V~220V | | 0.32kg 0.32kg 0.36kg |  R-赤 |
| 2 | DC12V DC24V AC110V~220V | 0.37kg 0.37kg 0.41kg | R-赤 G-緑 | ||
| 3 | DC12V DC24V AC110V~220V | 0.42kg 0.42kg 0.46kg | R-赤 A-黄 G-緑 | ||
| 4 | DC12V DC24V AC110V~220V | 0.47kg 0.47kg 0.51kg | R-赤 A-黄 G-緑 B-青 | ||
| 5 | DC12V DC24V AC110V~220V | 0.52kg 0.52kg 0.56kg | R-赤 A-黄 G-緑 B-青 W-白 |
※ AC仕様の使用電圧範囲 AC100V~240V
※ KC認証: DC24V, CE RED認証: DC24V, AC110V~220V, FCC認証: DC24V, AC110V~220V
光源部/ブザー電流（1段基準）
電圧 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部電流(1段) | 130mA | 85mA | Max.65mA |
| ブザー電流 | 35mA | 30mA | Max.40mA |
