QMHL Series
クリップボードにコピーされました。

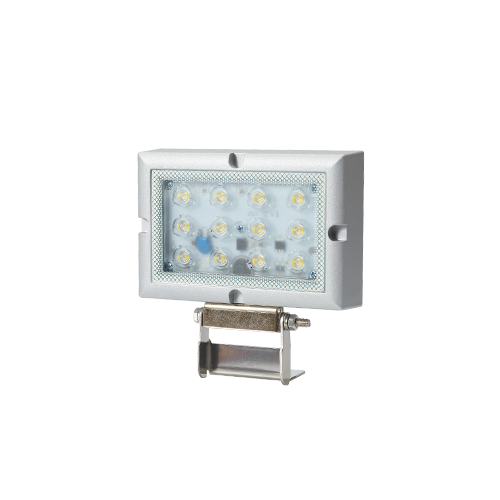

QMHL-150-K
155(W)X156(L)X51(H)
- 製品特徴
照度(at 1m) : 1,100Lux
- 電圧
DC:24V
- 外形寸法
155(W)×156(L)×51(H)
- 材質
ボディ : Al │レンズ : 強化ガラス │取付台 : K Type-SUS430/MF Type-Al
- 保護等級
IP67/IP69K
- 認証
※ 寸法を含む詳細については技術資料を参照してください。
(PDF Viewer, PDF Download, Auto-CAD)
製品特徴
製品特徴- 特殊ボンディング密閉構造(IP67)で、高温の切削油が使われる工作機械で耐油性に優れる。
- 高圧温水洗浄環境に対応可能(IP69K)
- 投光部に化学強化ガラスを使い、加工チップの衝撃からの破損を防ぐ
- 平面ガラスボンディング構造
- 長時間の使用環境においても投光部のガラ ス全面に異物が積もらず外観がきれい
- 作業条件によって眩しさ防止型(QML)と高照度型(QMHL)から選択可能
- 直付型、屈折型、多関節型など様々な構造で、作業環境に適した照射角度の設定および取
付方式の選択が可能
ケーブル引出型が標準仕様、M12コネクタ装着型はオーダー仕様
オーダー仕様で耐油性ケーブル装着可能
製品仕様
| 光学特性仕様 | |
|---|---|
| 型番 | QMHL-150-K |
| レンズの色 | 半透明 |
| 照明色（基本） | 昼光色 |
| 色温度（基本） | 6,000~7,000K |
| 総光束 | 900lm |
| 照度(at 1m) | 1,100Lux |
| 一般仕様 | |
| 型番 | QMHL-150-K |
| 定格電圧 | DC24V |
| 動作電圧範囲 | DC21.5V~26.5V |
| 消費電流 | 15W |
| 絶縁抵抗 | Min. 100MΩ(500V DC mega ohm meter) |
| 耐力電圧 | DC: 500VAC, 60Hz, 1minute |
| 動作温度 | -30℃~+60℃ |
| 保護等級 | IP67/IP69K |
| 本体材質 | ボディ-Al、レンズ-強化ガラス、取付台-K Type-SUS430/MF Type-Al |
| 認証 | |
| 重さ(approx.) | 0.99kg |
※ UL 認証: QML Series 限定
